Wyzwanie

Jedno z czołowych przedsiębiorstw działających w obszarze produkcji nawozów i rozwiązań rolniczo-ogrodniczych zdecydowało się na budowę nowej fabryki w Niemczech, aby sprostać rosnącemu zapotrzebowaniu rynku. Wysokie wymagania w zakresie niezawodności, bezpieczeństwa, skalowalności oraz precyzyjnego monitorowania procesów spowodowały, że Inwestor powierzył realizację projektu firmie odpowiedzialnej za dostawę maszyn i technologii produkcji, natomiast ANIRO pełniło rolę podwykonawcy w zakresie zaprojektowania i wykonania kompletnego systemu sterowania.

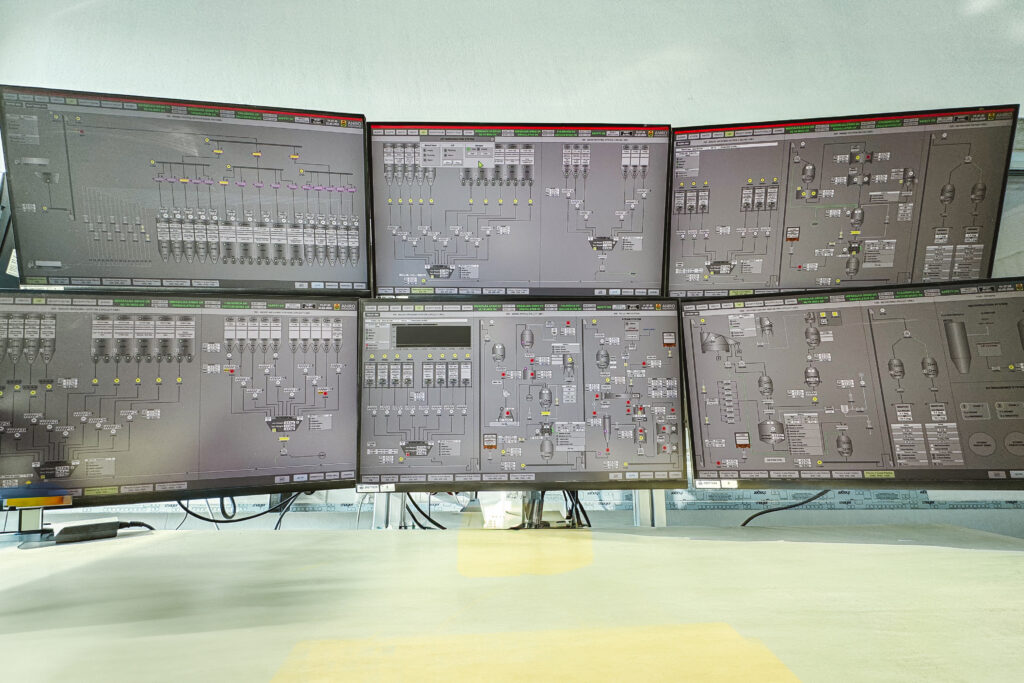

Sześć monitorów prezentujących wizualizacje procesów technologicznych w systemie SCADA zenon, wdrożonym w fabryce paszy.
Zakres prac obejmuje zarówno część projektową (opracowanie układów elektrycznych w oparciu o dostarczone diagramy P&ID), jak i realizacyjną – w tym przede wszystkim dostawę i montaż 19 metrów bieżących szaf sterowniczych automatyki dla technologii produkcji, a także dziesięciu szaf lokalnych. Dodatkowo, w ramach realizacji, wykonano budowę głównej rozdzielni SIVACON, przygotowanie tras kablowych, okablowanie technologiczne, montaż urządzeń sterujących oraz uruchomienie systemu.

Zakres prac

  1. Projektowanie układów elektrycznych

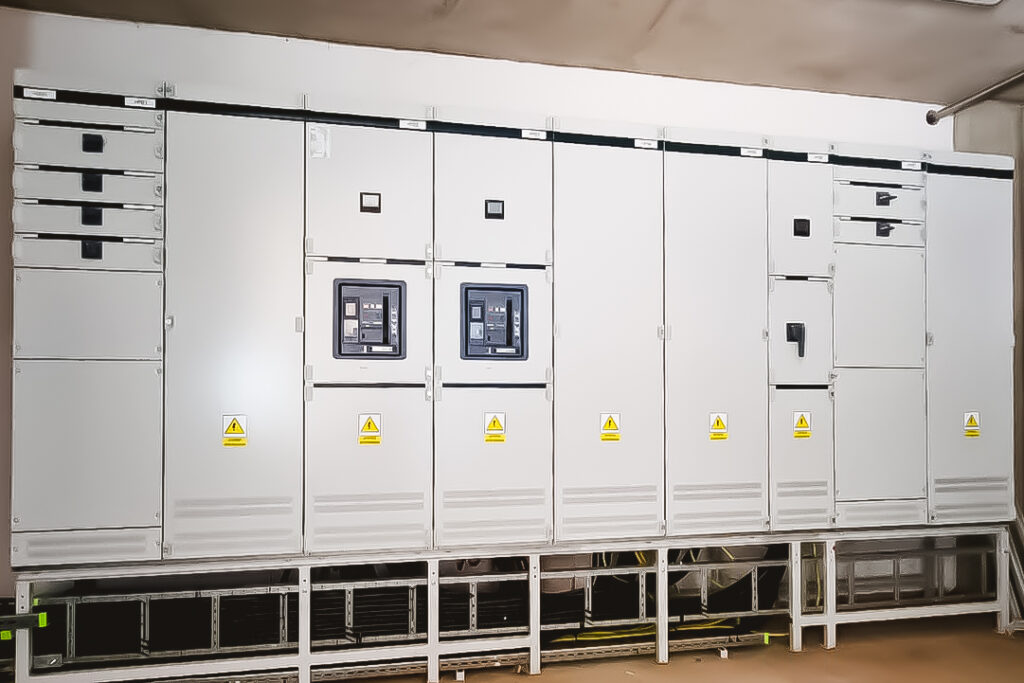

Rozdzielnia SIVACON (Siemens) zainstalowana w fabryce paszy, zapewniająca niezawodną i bezpieczną dystrybucję energii w systemie sterowania.

  1. System sterowania i automatyki
  1. Napędy oraz aparatura łączeniowa

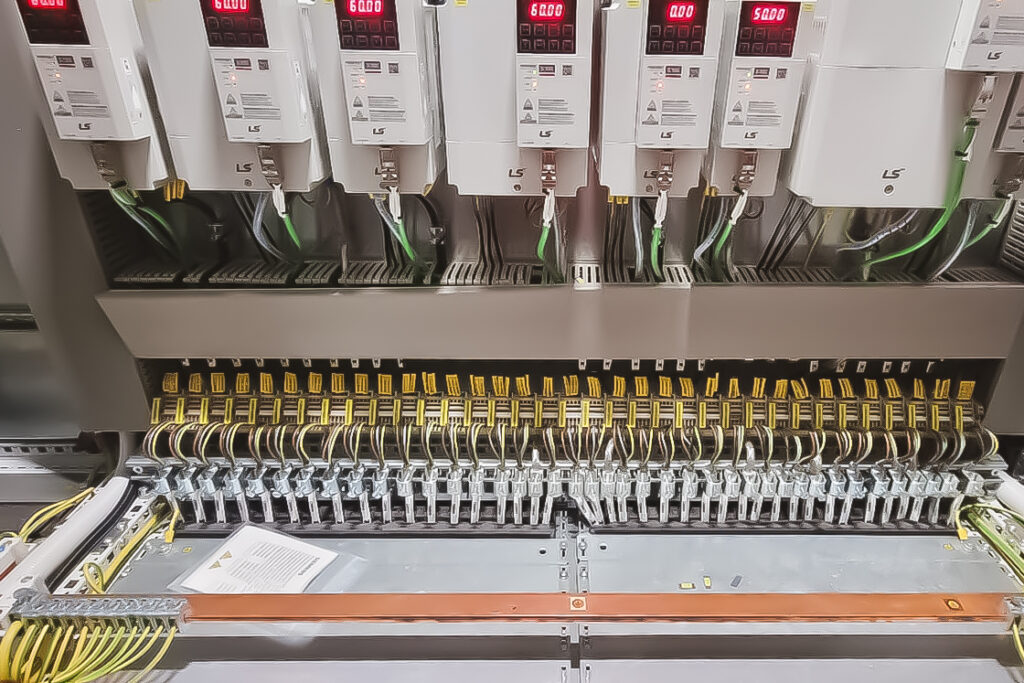

Szafa sterownicza z zainstalowanymi falownikami LS Electric, prezentująca wyraźnie oznakowane przewody zasilające i sterownicze w ramach systemu automatyki dla fabryki paszy.

  1. System rejestracji i kontroli produkcji
  1. Przygotowanie zasilania głównego i tras kablowych

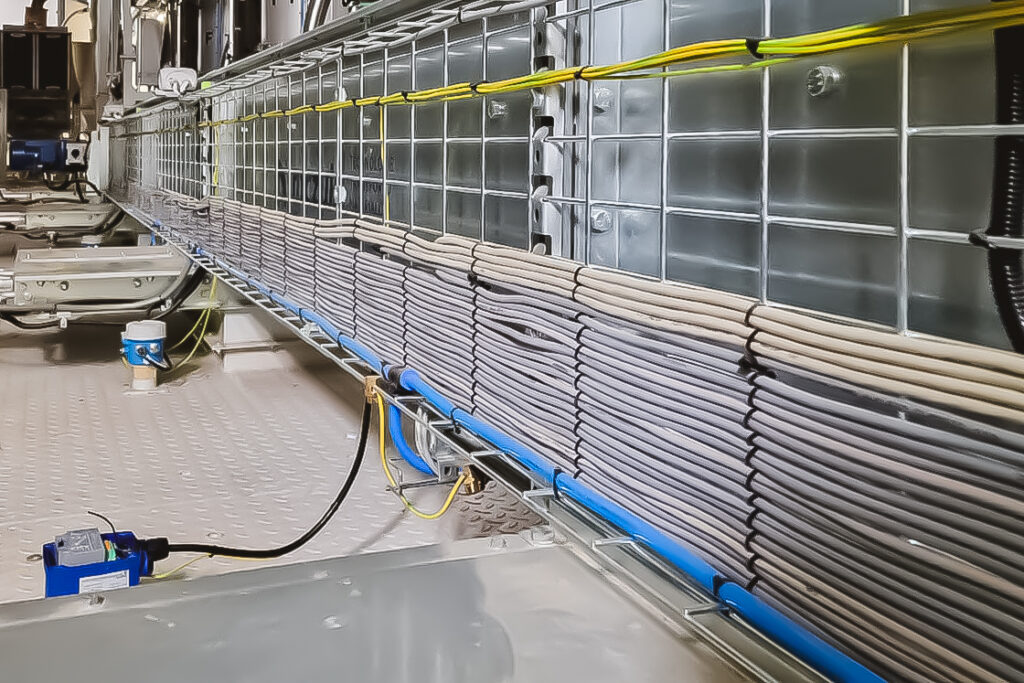

Zbliżenie na starannie ułożone przewody w korytku kablowym w fabryce paszy, prezentujące profesjonalny montaż instalacji.

  1. Efekty wdrożenia

W rezultacie wdrożenia zaprojektowanego systemu sterowania oraz integracji oprogramowania zarządzającego, Inwestor zyska w pełni zautomatyzowany i zoptymalizowany proces produkcji, spełniający najbardziej wyśrubowane standardy branżowe.

Efekty i korzyści dla Inwestora

Dzięki zastosowaniu sterownika SIEMENS S7-1515F oraz rozproszonych modułów I/O ET200SP, system pozostaje elastyczny i łatwy w rozbudowie, co pozwala na sprawne dostosowywanie linii produkcyjnej do zmieniających się wymogów technologicznych oraz rosnących potrzeb rynkowych.

Połączenie SCADA zenon z narzędziami biznesowymi usprawnia zarządzanie cyklem produkcji, automatyzuje raportowanie i zwiększa przejrzystość w całym łańcuchu dostaw.

Połączenie systemu SCADA zenon z narzędziami biznesowymi, zrealizowane poprzez dedykowaną infrastrukturę OT/IT (architektura SCADA<->PLC<->OT/IT<->SAP), usprawnia zarządzanie cyklem produkcji, automatyzuje raportowanie oraz zapewnia większą przejrzystość w całym łańcuchu dostaw.

Zastosowane przez ANIRO kompleksowe rozwiązania systemowe – m.in. szafy sterownicze Rittal, przemienniki częstotliwości LS Electric, softstarty LS Electric SSM oraz rozdzielnia SIVACON – gwarantują ciągłość pracy kluczowych elementów linii produkcyjnej, minimalizując przestoje i ryzyko awarii, a jednocześnie spełniają najwyższe standardy jakości potwierdzone wieloletnim doświadczeniem zespołu ANIRO.

Wysokowydajne układy napędowe i zaawansowane sterowanie przekładają się na racjonalne zużycie energii, co prowadzi do obniżenia kosztów eksploatacyjnych.



Firma ANIRO, dzięki wieloletniemu doświadczeniu w projektowaniu i wdrażaniu kompleksowych systemów automatyki, w pełni wywiązuje się z założeń Inwestora. Zaproponowane rozwiązania gwarantują efektywne zarządzanie procesem produkcji, umożliwiając jednocześnie ciągłe monitorowanie kluczowych wskaźników efektywności oraz optymalne planowanie rozwoju zakładu w przyszłości.
